Backströmningsskydd Basic 4 med irisspjäll

Förstora produktbilden

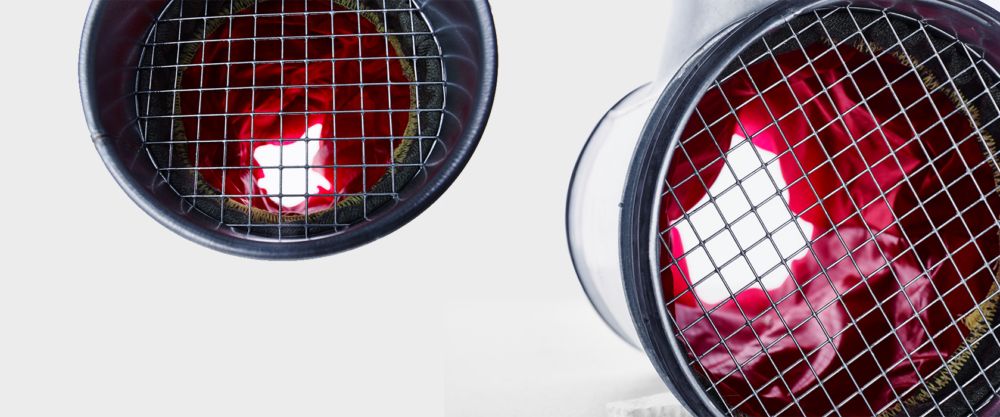

Basic 4 med irisspjäll

Backströmmningsskydd

Backströmningsskyddet Basic 4 med irisspjäll är ett grundskydd som hindrar spridning av giftiga brandgaser i byggnader med central till- och frånluftsventilation och täta brandceller. I kombination med ett irisspjäll kan manuell inställning göras av luftflödet efter önskade specifikationer.

Produktfördelar

  • Enkelt montage
  • Lågt tryckfall
  • 25 års garanti

Produktinformation

Basic 4 är ett självverkande backströmningsskydd, för kanalmontage. I kombination med irisspjället kan inställningar av luftflöde göras, oberoende av säkerhetsfunktionen. Vid brand agerar Basic 4 med irisspjäll som ett omedelbart skydd mot spridning av brandgaser i lösningar med fläktar i drift. Backströmningsskyddet isolerar frånluftssystemet vid brand vilket gör att övriga brandfria brandceller fungerar utan påverkan av branden. Backströmningsskyddet Basic 4 med irisspjäll är enkelt att montera och helt utan mekaniska eller elektroniska komponenter som kräver service och underhåll, och just därför lovas 25 års garanti. Med Basic 4 med irisspjäll blir enkelheten och de minimala drift- och underhållskostnader en trygghet både på kort och lång sikt.

Egenskaper

Godkännanden

Typgodkänt

Dimension

Ø 100–315 mm

Materia

Förzinkad stålplåt

Styrning

Självverkande, stänger vid omvänd flödesriktning

Anslutning

Utförande för kanalanslutning.

Specifikationer

Exempel

QJC.12 (enl. AMA VVS & Kyla 19)

Backströmningsskydd, HAGABs typ BASIC 4 i storlek 160

Specifikation

Kodexempel

BASIC-4-160-1

Backströmningsskydd

BASIC-a-bbb-c

Utförande (a)

a = 4 Kompakt utförande (storlek 100 - 315)

Storlek Ø mm (bbb)

bbb = Se måttabell (100 - 315)

Mätspjäll (IRIS) (c)

c = 0 Utan mätspjäll (Lev. om inget annat anges)

c = 1 Med monterat IRIS spjäll (gäller när a = 4)

Dokumentation

Basic 4 med irisspjäll brandskyddar 429 lägenheter

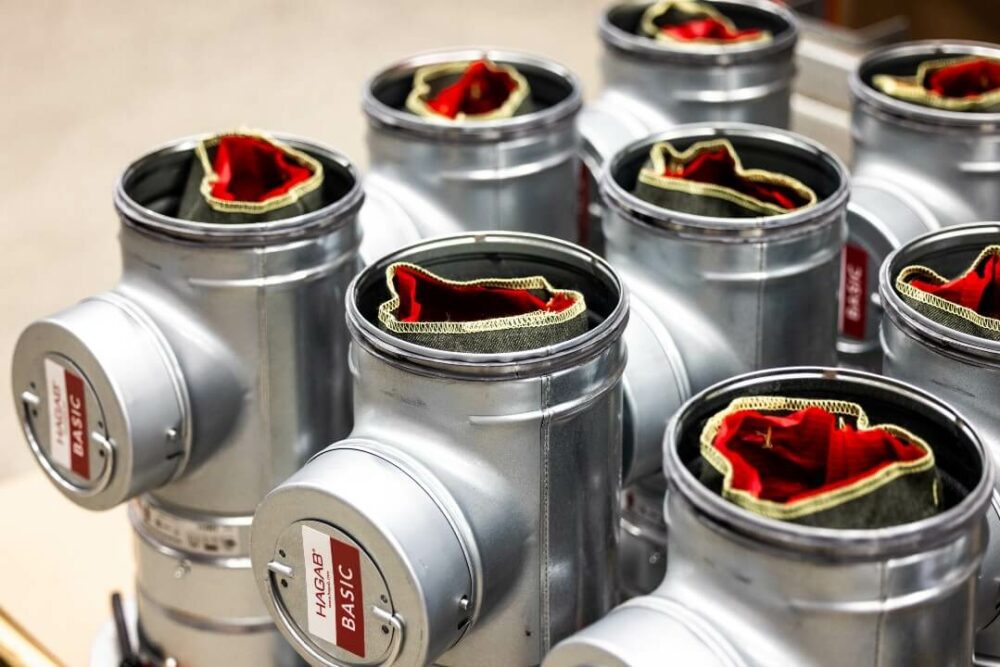

flera monterade backströmningsskydd
Monterat backströmningsskydd närbild

I området Skarpan i Linköping har Hagab ansvarat för brandskyddet i hela 429 lägenheter. Hagabs backströmningsskydd Basic 4 med Irisspjäll sitter på varenda tilluftskanal in till lägenheterna. Basic hindrar brandgaser från att spridas i ventilationen och spjällen gör att luftflödet kan finjusteras till varje lägenhet för att uppnå bästa inomhusklimat.

Tillbehör
